Диспетчерский центр — это сердце операционного управления любой сложной инфраструктурой: транспортной, энергетической, промышленной, телекоммуникационной. Если ситуационные центры ориентированы на аналитику и управленческие решения, а Control Rooms — на визуализацию и агрегирование данных, то диспетчерские центры сосредоточены на непрерывном мониторинге, управлении процессами и быстром реагировании.
Современная диспетчерская — это комплексный технологический узел, включающий информационные системы, средства визуализации, коммуникационную инфраструктуру и специализированное рабочее пространство, обеспечивающее операторам возможность работать 24/7 в условиях высокой ответственности.
1. Функции и роль диспетчерского центра
1.1. Непрерывный контроль технологических процессов
Диспетчерские центры обеспечивают мониторинг:
Пример:
В диспетчерской транспортного узла одновременно отображаются графики движения, состояние стрелок, состояние подвижного состава, данные телеметрии и видеопотоки с камер метро.
1.2. Оперативное управление и координация
Диспетчер принимает решения в режиме реального времени, часто — в условиях ограниченной информации.
Функции включают:
1.3. Реагирование на инциденты
Для диспетчера важна скорость:
Пример:
При срабатывании датчиков перегрева трансформатора диспетчер видит предупреждение, проводит первичную диагностику, активирует резервную линию и вызывает аварийную бригаду — всё за считанные минуты.
1.4. Обеспечение безопасности персонала и объектов
Диспетчерские центры играют ключевую роль в предотвращении аварий и рисков.
2. Технологические тренды в современных диспетчерских
2.1. Интеграция SCADA, BMS, IoT и ИТ-мониторинга
Раньше диспетчеру приходилось переключаться между разнотипными системами — сегодня они объединяются в единое информационное пространство.
2.2. Видеостены и системы визуализации нового поколения
В диспетчерских всё чаще используются:
Пример:
На видеостене нефтехимического объекта отображаются температурные графики реакторов, тренды давления, карты распределения потоков и видеонаблюдение технологических узлов — в общей динамической раскладке.
2.3. Автоматизация и интеллектуальные подсказки
ИИ и аналитика становятся критичными:
Это особенно важно в энергетике, где сигналов может быть десятки тысяч ежедневно.
2.4. AV-over-IP как основа гибкости
Переход к сетевой архитектуре позволяет:
2.5. Повышенное внимание к эргономике операторов
Работа в 24/7 требует:
3. Архитектура диспетчерского центра

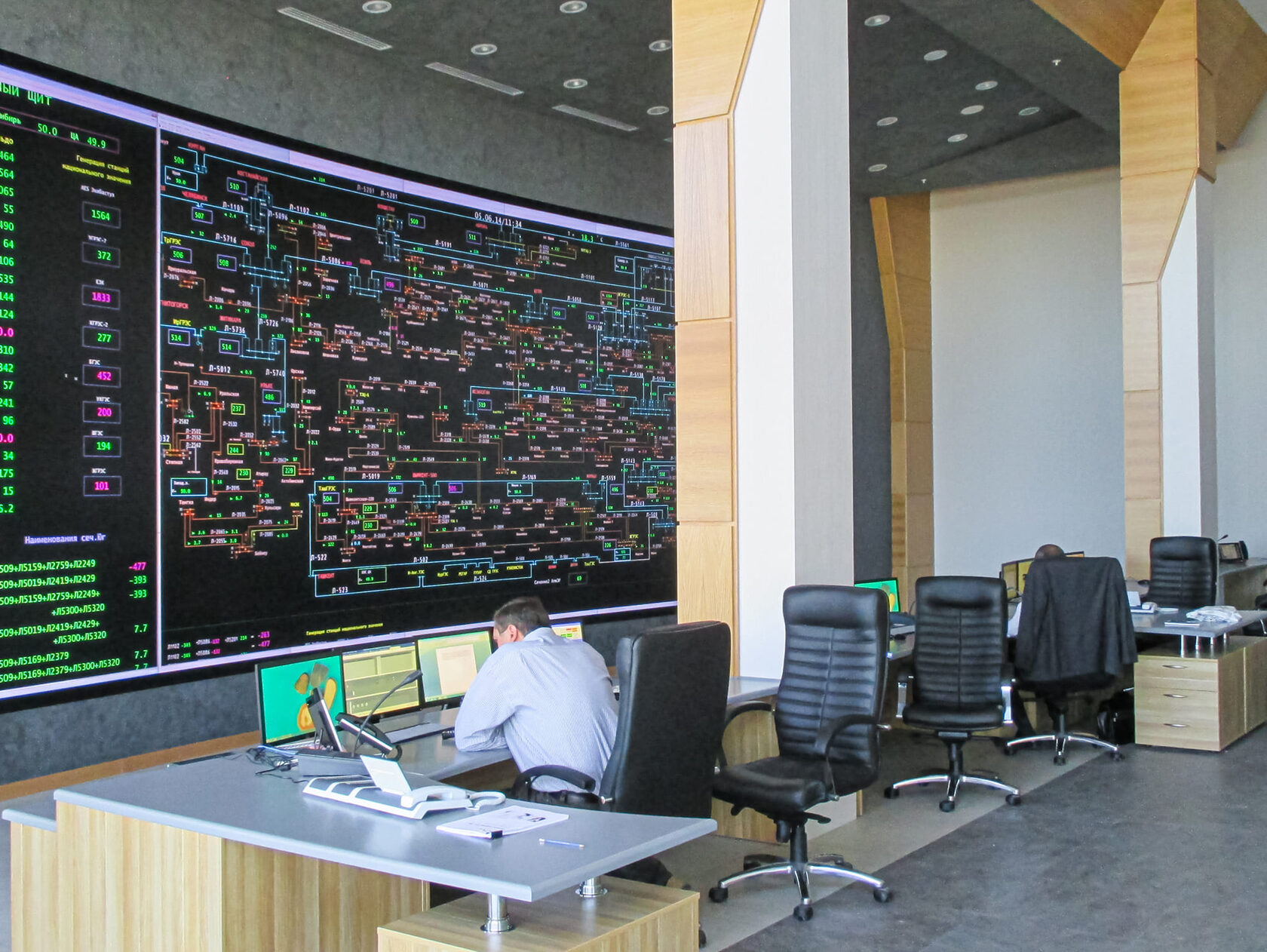

3.1. Видеостена как центральный элемент мониторинга
Характеристики видеостен для диспетчерских:
3.2. Рабочие места операторов
Каждое рабочее место должно обеспечивать:
Пример:
В диспетчерской железной дороги оператор одновременно управляет сигнализацией участков, отслеживает движение поездов и контролирует связь с машинистами.
3.3. Зона руководителя смены
Руководитель получает:
3.4. Серверная и сетевая инфраструктура
Требования:
3.5. Системы связи и коммуникаций
4. Эффективность диспетчерского центра: ключевые критерии
4.1. Скорость и точность реакции
Современная диспетчерская должна минимизировать:
4.2. Снижение когнитивной нагрузки операторов
Благодаря:
4.3. Надёжность и отказоустойчивость
Резервируются:
Это критично для объектов с непрерывным циклом.
4.4. Масштабируемость и гибкость
Диспетчерская должна легко адаптироваться:
4.5. Прозрачность управления и контроль процессов
Интеграция с BI позволяет отслеживать:
Заключение
Современный диспетчерский центр — это высокотехнологичное пространство, обеспечивающее непрерывную, точную и безопасную работу сложных инфраструктур. Он объединяет визуализацию, мониторинг, аналитику, автоматизацию и коммуникации в единую операционную среду.
Эффективная диспетчерская:
Для AV/IT-интегратора создание диспетчерского центра — это задача комплексная: от проектирования архитектуры и выбора оборудования до настройки сценариев, эргономики и процедур эксплуатации.
Современная диспетчерская — это комплексный технологический узел, включающий информационные системы, средства визуализации, коммуникационную инфраструктуру и специализированное рабочее пространство, обеспечивающее операторам возможность работать 24/7 в условиях высокой ответственности.
1. Функции и роль диспетчерского центра
1.1. Непрерывный контроль технологических процессов
Диспетчерские центры обеспечивают мониторинг:
- инженерных и энергетических систем (ТП, подстанции, сети);
- технологических процессов на промышленных объектах (АСУ ТП);
- транспортных систем (метро, железная дорога, логистика);
- ИТ-инфраструктуры и телекоммуникаций;
- систем безопасности (СКУД, видеонаблюдение, пожарная сигнализация).
Пример:
В диспетчерской транспортного узла одновременно отображаются графики движения, состояние стрелок, состояние подвижного состава, данные телеметрии и видеопотоки с камер метро.
1.2. Оперативное управление и координация
Диспетчер принимает решения в режиме реального времени, часто — в условиях ограниченной информации.
Функции включают:
- переключение режимов инженерных систем;
- управление нагрузкой и резервированием;
- уведомление ремонтных бригад;
- согласование действий между подразделениями.
1.3. Реагирование на инциденты
Для диспетчера важна скорость:
- обнаружение отклонений;
- идентификация причины;
- запуск регламентированного сценария реагирования;
- взаимодействие с внешними службами.
Пример:
При срабатывании датчиков перегрева трансформатора диспетчер видит предупреждение, проводит первичную диагностику, активирует резервную линию и вызывает аварийную бригаду — всё за считанные минуты.
1.4. Обеспечение безопасности персонала и объектов
Диспетчерские центры играют ключевую роль в предотвращении аварий и рисков.
2. Технологические тренды в современных диспетчерских
2.1. Интеграция SCADA, BMS, IoT и ИТ-мониторинга
Раньше диспетчеру приходилось переключаться между разнотипными системами — сегодня они объединяются в единое информационное пространство.
- унифицированная визуализация;
- корреляция данных из разных источников;
- сокращение времени диагностики.
2.2. Видеостены и системы визуализации нового поколения
В диспетчерских всё чаще используются:
- LED-видеостены 24/7 с мелким шагом пикселя;
- видеоконтроллеры с многооконными раскладками;
- AV-over-IP архитектуры.
Пример:
На видеостене нефтехимического объекта отображаются температурные графики реакторов, тренды давления, карты распределения потоков и видеонаблюдение технологических узлов — в общей динамической раскладке.
2.3. Автоматизация и интеллектуальные подсказки
ИИ и аналитика становятся критичными:
- автоматическое выявление причин инцидентов;
- прогнозирование отклонений;
- предложения оператору по действиям;
- интеллектуальная фильтрация ложных срабатываний.
Это особенно важно в энергетике, где сигналов может быть десятки тысяч ежедневно.
2.4. AV-over-IP как основа гибкости
Переход к сетевой архитектуре позволяет:
- добавлять новые источники без изменения структурной схемы;
- транслировать видеопотоки на любые рабочие места;
- обеспечивать резервирование на сетевом уровне.
2.5. Повышенное внимание к эргономике операторов
Работа в 24/7 требует:
- регулируемых рабочих консолей;
- оптимального угла обзора видеостены;
- адаптивного освещения;
- акустической оптимизации помещения;
- минимизации отвлекающих факторов.
3. Архитектура диспетчерского центра
3.1. Видеостена как центральный элемент мониторинга
Характеристики видеостен для диспетчерских:
- высокая яркость и устойчивость к выгоранию;
- возможность отображения десятков источников;
- работа 24/7 с гарантированным ресурсом;
- резервируемые видеоконтроллеры.
3.2. Рабочие места операторов
Каждое рабочее место должно обеспечивать:
- 2–6 мониторов;
- доступ к SCADA, BMS, CCTV, ITSM;
- KVM-системы для переключения между подсистемами;
- панель быстрого управления раскладками видеостены.
Пример:
В диспетчерской железной дороги оператор одновременно управляет сигнализацией участков, отслеживает движение поездов и контролирует связь с машинистами.
3.3. Зона руководителя смены
Руководитель получает:
- собственную мини-видеостену;
- доступ ко всем каналам мониторинга;
- инструменты анализа инцидентов;
- средства связи со службами реагирования.
3.4. Серверная и сетевая инфраструктура
Требования:
- отдельный AV-over-IP сегмент;
- резервирование коммутаторов и серверов;
- система мониторинга состояния AV-оборудования;
- защищённые каналы связи.
3.5. Системы связи и коммуникаций
- VoIP / SIP телефония;
- радио-шлюзы;
- интеграция с аварийно-диспетчерскими службами;
- унифицированные коммуникации (Teams/Zoom) для внутренних совещаний.
4. Эффективность диспетчерского центра: ключевые критерии
4.1. Скорость и точность реакции
Современная диспетчерская должна минимизировать:
- время обнаружения инцидента;
- время диагностики;
- вероятность ошибки оператора.
4.2. Снижение когнитивной нагрузки операторов
Благодаря:
- упорядоченной визуализации;
- автоматическому выделению критичных событий;
- унифицированным интерфейсам;
- удобной эргономике рабочего места.
4.3. Надёжность и отказоустойчивость
Резервируются:
- контроллеры;
- узлы сети;
- источники данных;
- электропитание.
Это критично для объектов с непрерывным циклом.
4.4. Масштабируемость и гибкость
Диспетчерская должна легко адаптироваться:
- к увеличению числа датчиков;
- к добавлению новых подсистем;
- к росту предприятия;
- к обновлению технологий.
4.5. Прозрачность управления и контроль процессов
Интеграция с BI позволяет отслеживать:
- эффективность смен;
- скорость реакции;
- количество инцидентов;
- узкие места процессов.
Заключение
Современный диспетчерский центр — это высокотехнологичное пространство, обеспечивающее непрерывную, точную и безопасную работу сложных инфраструктур. Он объединяет визуализацию, мониторинг, аналитику, автоматизацию и коммуникации в единую операционную среду.
Эффективная диспетчерская:
- снижает риски;
- ускоряет реагирование;
- улучшает качество управления;
- повышает надёжность производственных процессов.
Для AV/IT-интегратора создание диспетчерского центра — это задача комплексная: от проектирования архитектуры и выбора оборудования до настройки сценариев, эргономики и процедур эксплуатации.
